El Recorte 3D es una herramienta de edición interactiva dentro del entorno de renderización volumétrica que permite al radiólogo recortar porciones seleccionadas del estudio 3D.
Qué hace

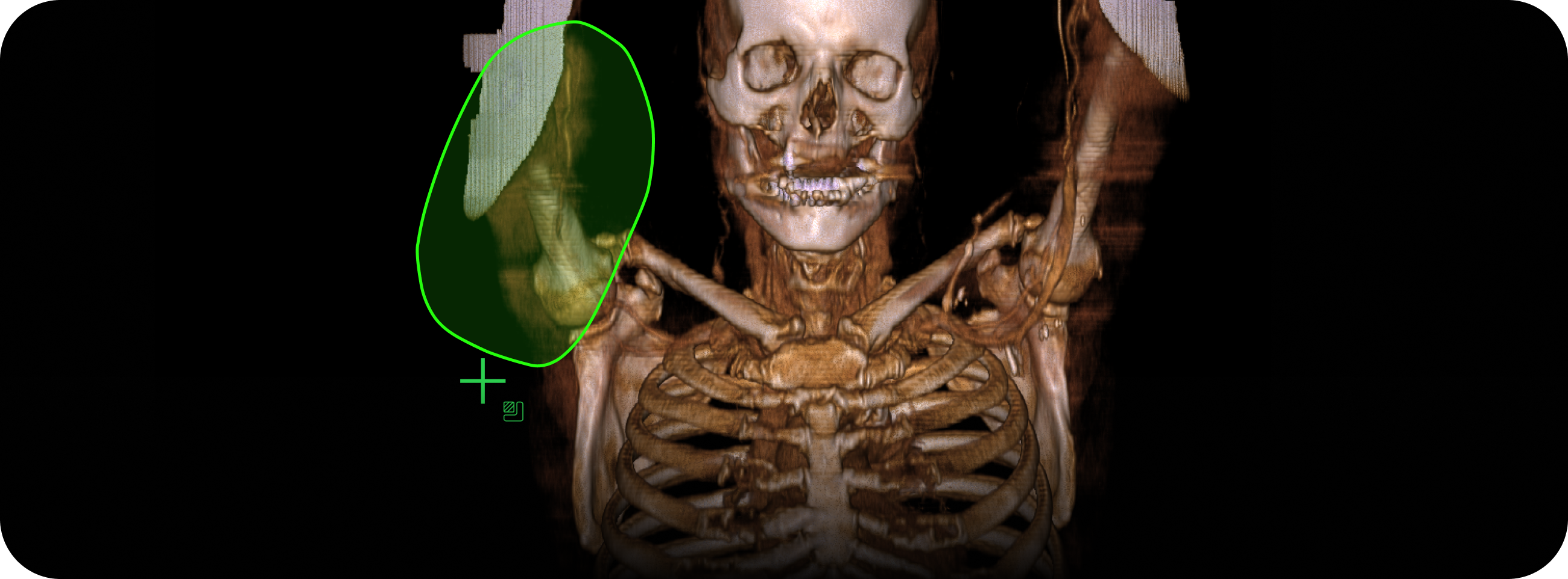

Elimina del volumen visualizado los vóxeles contenidos en la región seleccionada, exponiendo la anatomía de interés al retirar las estructuras que la obstruyen. La herramienta opera sobre renderización volumétrica (VR) y es reversible en cualquier momento. Ofrece dos modos de selección: trazo libre, que esculpe a lo largo de un contorno arbitrario dibujado a mano, y caja, que define una región rectangular. Ambos modos pueden actuar en cualquier dirección: dentro elimina todo lo contenido en la región, mientras que fuera conserva la región y elimina todo lo demás. Los recortes se aplican sobre la representación renderizada, no sobre los datos de origen, por lo que el volumen original siempre se preserva.
Valor y uso clínico
La herramienta es especialmente valiosa donde las estructuras superpuestas ocultan la anatomía objetivo:
- Angiografía por TC: retirar hueso, calcificaciones densas o venas superpuestas para visualizar el árbol arterial con claridad.
- Imagen neurovascular: retirar el cráneo para visualizar el polígono de Willis, caracterizar aneurismas o seguir el trayecto de un vaso sin interferencias circundantes.
- Trauma y ortopedia: aislar un fragmento de fractura o una estructura ósea específica para su evaluación.
- Limpieza de artefactos y dispositivos: eliminar líneas externas, electrodos o hardware que degradan la reconstrucción.
El resultado es una imagen más clara para el diagnóstico y una vista 3D más comunicativa para médicos referentes y planeación quirúrgica.
Impacto en el flujo de trabajo del médico
El Recorte 3D acorta el camino hacia una imagen 3D utilizable. En lugar de salir del entorno de lectura hacia un paso dedicado de segmentación, el radiólogo despeja el volumen en el mismo entorno: el modo caja entrega cortes rápidos y amplios, el trazo libre aporta precisión donde es necesario, y las opciones dentro/fuera resuelven tanto tareas de sustracción como de aislamiento. La interacción es intuitiva y se integra al flujo de trabajo existente del PACS, por lo que añade capacidad sin imponer carga de aprendizaje ni interrumpir el ritmo de lectura.
